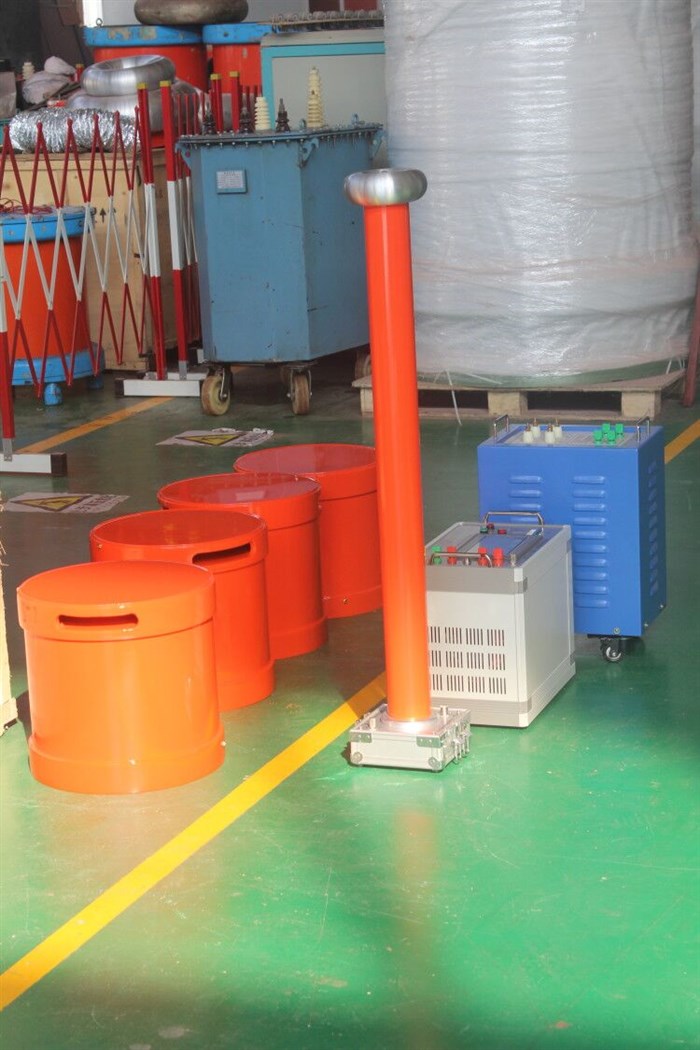

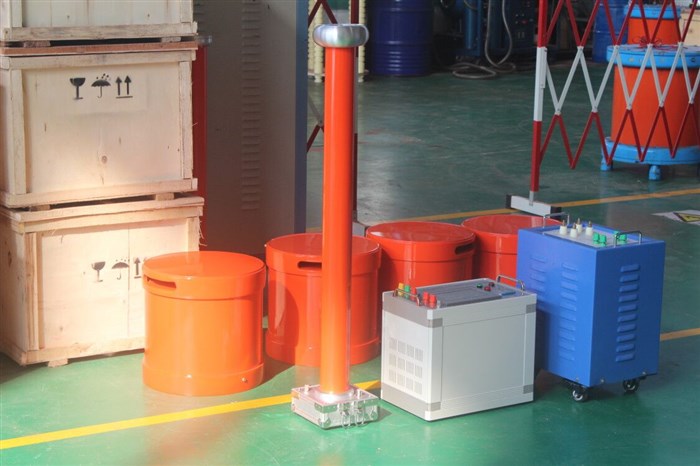

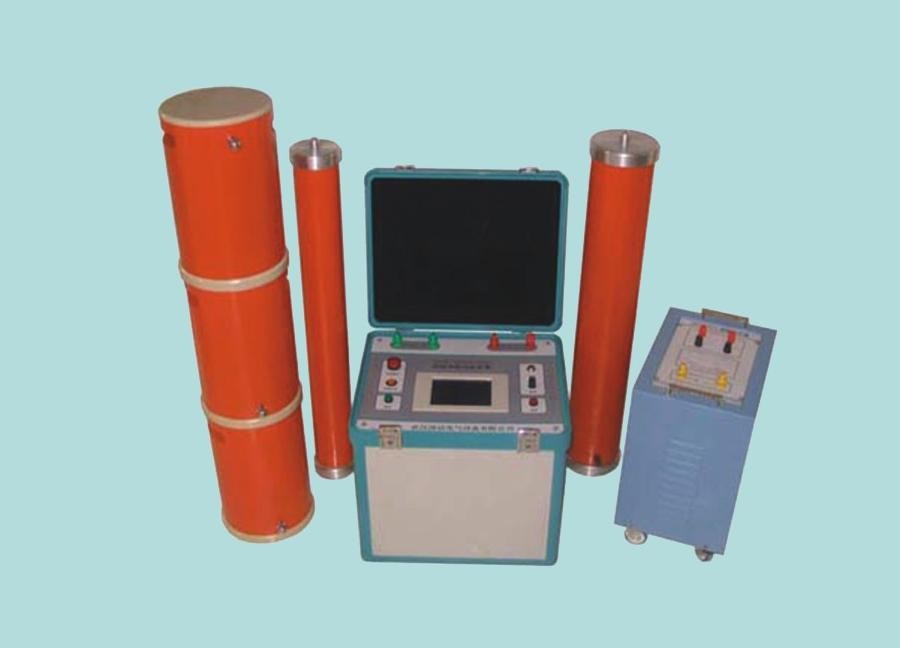

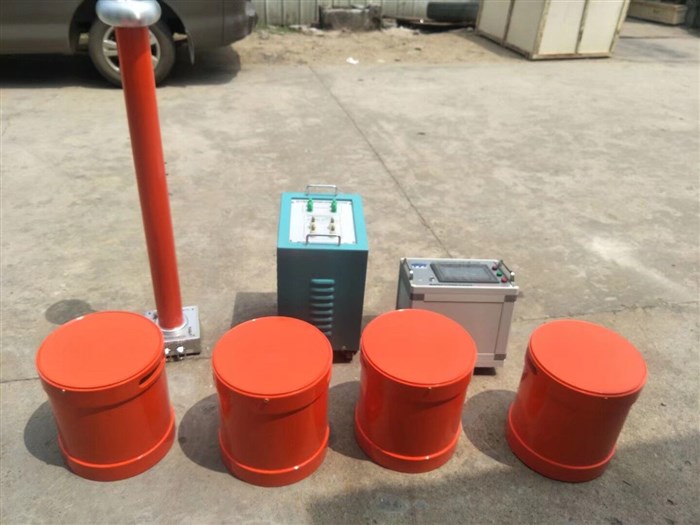

發電機、變壓器及電纜類諧振升壓裝置
變頻諧振高壓試驗裝置明書.rar
串諧諧振耐壓裝置.變頻串諧.交流耐壓.直流耐壓.試驗變壓器.三倍頻耐壓裝置.直流高壓發生器.直流電阻測試儀.微機繼電保護測試儀.伏安特性測試儀.互感器綜合測試儀.變壓器變比測試儀.武漢電力測試儀器.武漢電力設備.電力檢測.試驗設備，試驗變壓器.耐壓變壓器.灰密度測試儀.鹽密度測試儀.武漢檢測儀器生產廠家.武漢試驗設備生產廠家，電力測試設備功能特點

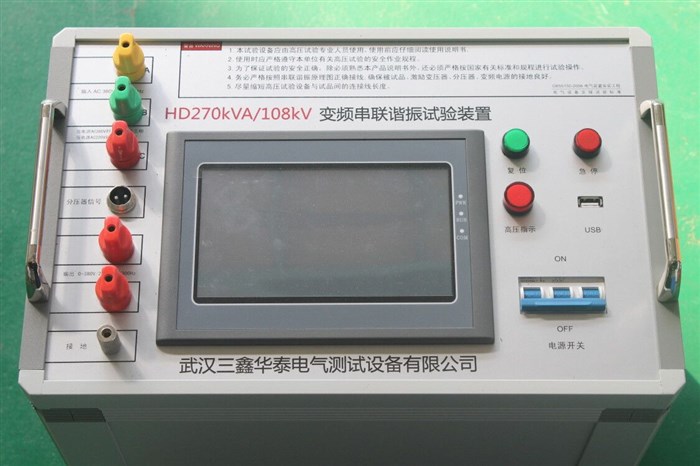

●變頻控制器集調壓、調頻、控制及保護功能為一體，省去了笨重的調壓器，而且操作方便、讀數直觀。由于系統Q值較高（30-120），有效地解決了由于電源容量的不足對現場試驗的制約。當電壓等級較高時，電抗器采用多級或疊積式結構，便于運用輸及現場安裝。
●變頻裝置采用的IGBT及驅動回路使輸出波形失真度小，頻率輸出穩定性好，具有良好的IGBT、過電流、過電壓（保護值可根據需要人為整定）以及放電保護功能，可保護設備及人身的安全；當試品放電或擊穿時，由于諧振條件被破壞，短路電流小，只有試品試驗電流的1/Q，避免了因擊穿對試品造成的損壞。
●采用接近工頻（30HZ-350HZ）的交流電壓作為試驗電源，無論是在等效性和一致性上都與50HZ/60HZ的工頻電源非常接近，保證了試驗結果的可靠性和真實性。
|
主要技術參數：
|
|
●額定輸出電壓
●發電機及電纜類：0～18kV，0～36kV，0～54kV（AC有效值）及其以下；
●變壓器及電纜類：0～90kV（AC有效值）及其以下；
●輸出頻率：45～300Hz；
●諧振電壓波形：純正弦波，波形畸變率 <1.0%
●大試驗容量：324kVA及其以下；
●工作制：滿功率輸出下，一次連續工作時間15分鐘；
●品質因數：30～80；
●頻率調節靈敏度：0.1Hz，不穩定度 <0.05%
●工作電源：220V±15%/50Hz±5%
●環境溫度： <40°C
●環境濕度： <90%
|
參數配置
|
|
變壓器及電纜：
|
|
●YDX-18/54/90-43變頻諧振升壓裝置
適用范圍：
45～300Hz條件下
35kV及以下所有電力變壓器
10kV電纜≤1000M（300立方毫米）
35kV電纜≤250M（300立方毫米）
110kV及其以下中性點分級絕緣的電力變壓器
220kV容量不大于240MVA的所有中性點分級絕緣的電力變壓器
控制源：2.5kW

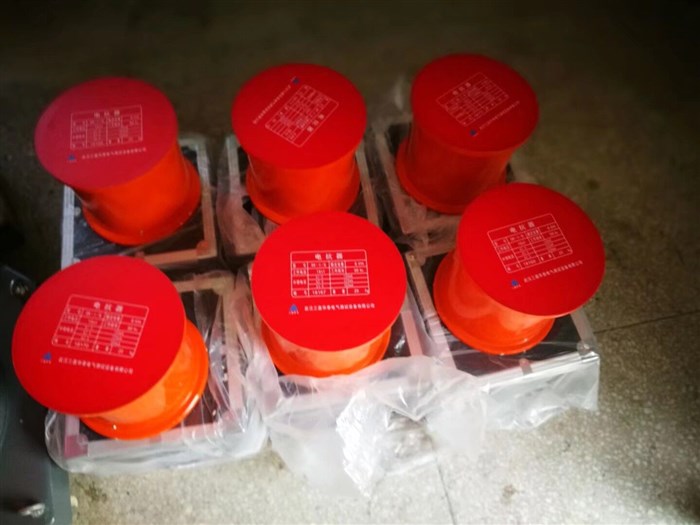

電抗器：18kV/0.4A六臺
勵磁變：2.4kVA（1000V/2.4A、3000V/0.8A、6000V/0.4A）
分壓器：100kV
●YDX-18/54/90-36變頻諧振升壓裝置
適用范圍：
45～300Hz條件下
35kV及以下所有電力變壓器
10kV電纜≤800M（300立方毫米）
35kV電纜≤130M（300立方毫米）
110kV及其以下中性點分級絕緣的電力變壓器
220kV容量不大于240MVA的所有中性點分級絕緣的電力變壓器
控制源：2.5kW
電抗器：18kV/0.4A五臺
勵磁變：2.5kVA（1000V/2.4A、3000V/0.8A、6000V/0.4A）
分壓器：100kV
|
|
|
|
|
發電機及電纜：
|
|
●YDX -18/36/54-151變頻諧振升壓裝置
（配100kV分壓器和2.5kVA、6000V/0.4A勵磁變可以做變壓器試驗）
適用范圍：16kV 8.4A 54kV 2.8A 108kV 1.4A
控制源：6kW
電抗器：18kV/1A六臺，18kV/0.4A六臺
勵磁變：6kVA（700V/8.4A、1400V/4.2A、2100V/2.8A）
分壓器：60kV
電容器：0.023uF/60kV
●YDX -18/36/54-259變頻諧振升壓裝置
（配100kV分壓器和2.5kVA、6000V/0.4A勵磁變可以做變壓器試驗）
適用范圍：18kV 14.4A 54kV 7.2A 108kV 2.4A
控制源：10kW
電抗器：18kV/2A六臺，18kV/0.4A六臺
勵磁變：10kVA（700V/14.4A、1400V/7.2A、2100V/4.8A）
分壓器：60kV
電容器：0.023uF/60kV
|
|
